Miernik Grubości MINITEST 700 ELEKTROPHYSIK
Doskonały miernik grubości warstwy na sucho metodą nieniszczącą. Posiada możliwość przyłączenia różnych sond pomiarowych. Jest bardo precyzyjny, nie potrzebuje kalibracji, ma dużą powtarzalność pomiarów. Grubość odczytu możliwa do 15 mm. Posiadamy modele do powierzchni ferromagnetycznych i nieferromagnetycznych, a także kombinowane. Miernik grubości Minitest posiada dużą szybkość odczytu, nawet do 70 pomiarów na minutę. Miernik posiada menu w języku polskim.
Miernik jest dostępny w trzech wersjach:
- – MiniTest 725 – ma wbudowana sondę

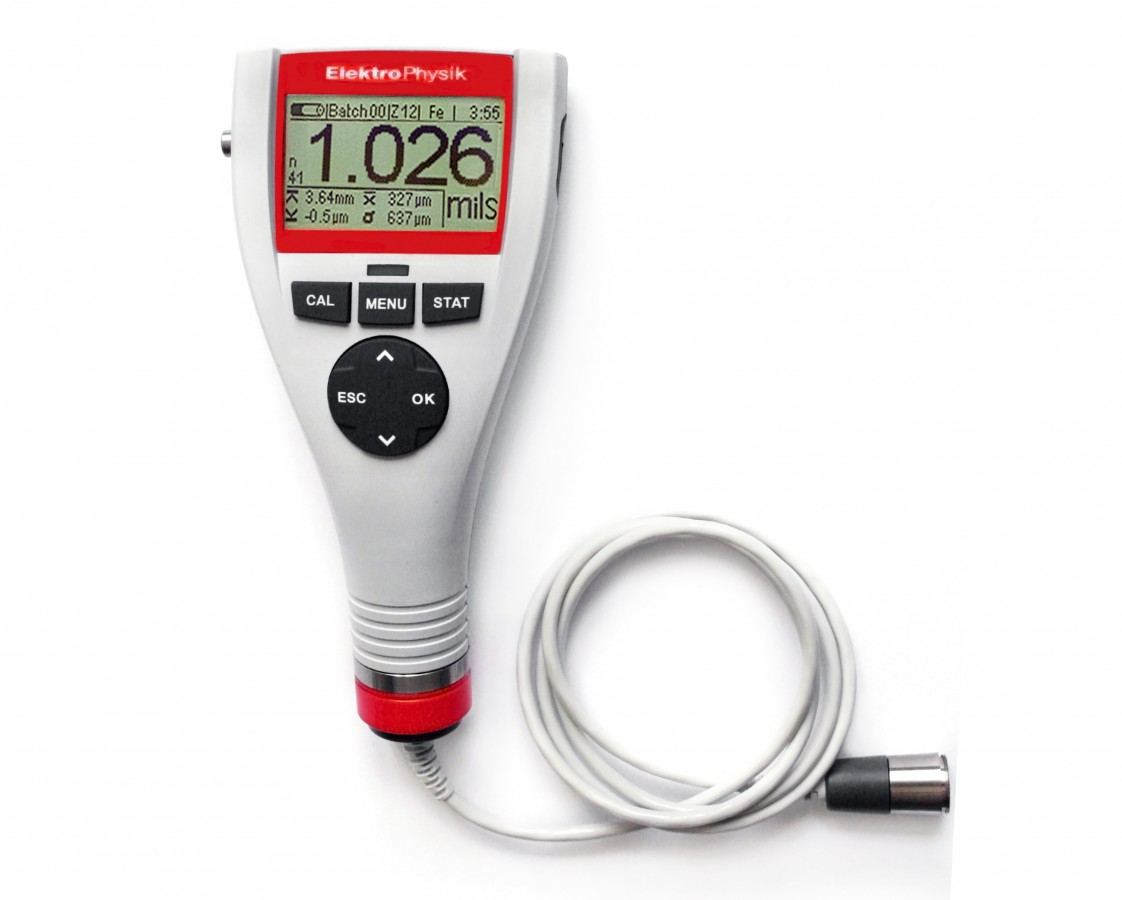

- – MiniTest 735 – ma sondę na przewodzie
- – MiniTest 745 – posiada sondy kombinowane.
Specyfikacje modeli miernika:
| Minitest 725 | Minitest 735 | Minitest 745 | |
| Rodzaj sondy | Wbudowana | Na przewodzie | Wymienna na przewodzie lub wbudowana |
| Liczba bloków pamięci | 10 | 10 | 100 |
| Liczba odczytów | max. 10,000 | max. 10,000 | max. 100,000 |
| Statystyka | Liczba odczytów, minimum, maksimum, średnia, odchylenie standardowe, współczynnik zmienności, statystyka bloku | ||
| Kalibracja | Kalibracja fabryczna, zero, dwu i trzy punktowa | ||
| Monitoring | wizualne i dźwiękowe alarmy jeśli odczyt wykroczy poza ustawioną granicę | ||
| Jednostki pomiarowe | μm, mm, cm; mils, inch, thou | ||
| Temperatura pracy | – 10°C…60°C; 14°F…140°F | ||
| Temperatura przechowywania | – 20°C…70°C; – 4 °F…158 | ||
| Interfejs | IrDA 1.0 (infrared) | ||
| Zasilanie | 2szt. AA | ||
| Zgodność z normami | DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840, ASTM B244, B499, D7091, E376, AS 3894.3, SS 1841 60, SSPC-PA 2 | ||
| Wymiary | 157 mm x 75.5 mm x 49 mm | ||
| Waga | około 175 g | około 210 g | około 175 g/230 g |

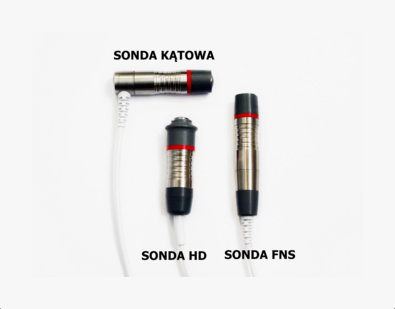

Specyfikacje sond pomiarowych:
| Typ | F 1.5, N0.7, FN 1.5 | F2 | F5, N2.5, FN5 | F15 | ||
| Oznaczenie | F | N | F | F | N | F |
| Zakres pomiaru | 0 – 1.5mm 60mils |
0 – 0.7mm 27mils |
0 – 2mm 80mils |
0 – 5 mm 200mils |
0 – 2.5mm 100mils |
0 – 15mm 590mils |
| Typowe zastosowanie | małe próbki, cienkie powłoki | chropowate powierzchnie | standardowa sonda do wielu zastosowań | grubość powłoki | ||
| Metoda pomiaru | indukcja magnetyczna | prądy wirowe | indukcja magnetyczna | indukcja magnetyczna | prądy wirowe | indukcja magnetyczna |
| Dokładność | ± (1 μm + 0.75% odczytu) ± (.04 mils + 0.75% odczytu ) |
± (1,5 μm + 0.75% odczytu) ± (.06 mils + 0.75% odczytu) |
± (5 μm + 0.75% of reading) ± (.20 mils + 0.75% of reading) |
|||
| Powtarzalność | ± (0,5 μm + 0.5% odczytu) ± (.02 mils + 0.5% odczytu) |
± (0,8 μm + 0.5% odczytu) ± (.03 mils + 0.75% odczytu) |
± (2,5 μm + 0.5% odczytu) ± (.10 mils + 0.75% odczytu ) |
|||
| Minimalny promień krzywizny wypukłej | 1,0 mm; .040” | 1,5 mm; .060” | 5 mm; .20” | |||
| Minimalny promień krzywizny wklęsłej (sonda na przewodzie) |
7.5 mm; .30” | 10 mm; .40” | 25 mm; 1.0” | |||
| Minimalny promień krzywizny wklęsłej (wbudowana sonda) |
30 mm; 1.20” | 30 mm; 1.20” | 30 mm; 1.20” | |||
| Minimalna powierzchnia pomiarowa | Ø 5 mm; .20” | Ø 10 mm; .40” | Ø 25 mm; 1.0” | |||
| Minimum substrate thickness | 0.3 mm; .012” | 40 μm; .0016” | 0.5 mm; .020” | 0.5 mm; .020” | 40 μm; .0016” | 1 mm; .040” |
| Szybkość pomiaru w trybie ciągłym | 20 odczytów na sekundę | |||||
| Maksymalna ilość odczytów w jednym trybie pomiarowym | 70 odczytów na minutę | |||||
